Aquaflam Vario Lend 11 kW Basic Red Set + Kombispeicher THKE/F 600

Beschreibung

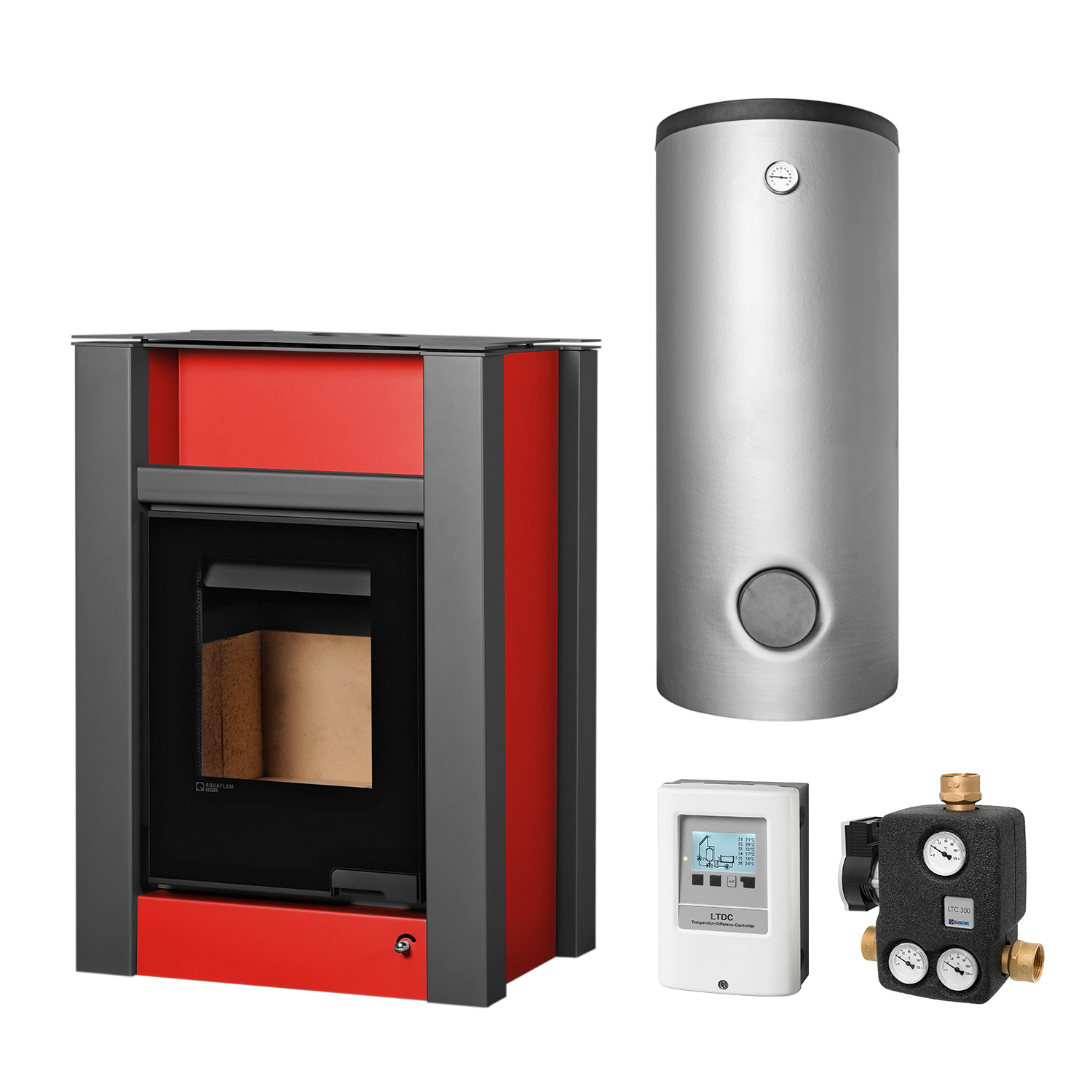

Dieses Komplett-Set umfasst folgende Komponenten:

1x Wasserführender Kaminofen Vario Lend 11 kW Basic Red
1x Kombispeicher THKE/F 600 mit 150 l Brauchwasser, inkl. Isolierung
1x Heizungsausdehnungsgefäß 80 l inkl. Kappenventil 1″
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:

• Thermische Ablaufsicherung Watts STS20 (typengeprüft)
• Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
• Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
• Kesselsicherheitsgruppe KSG mini

Beschreibung Kaminofen:

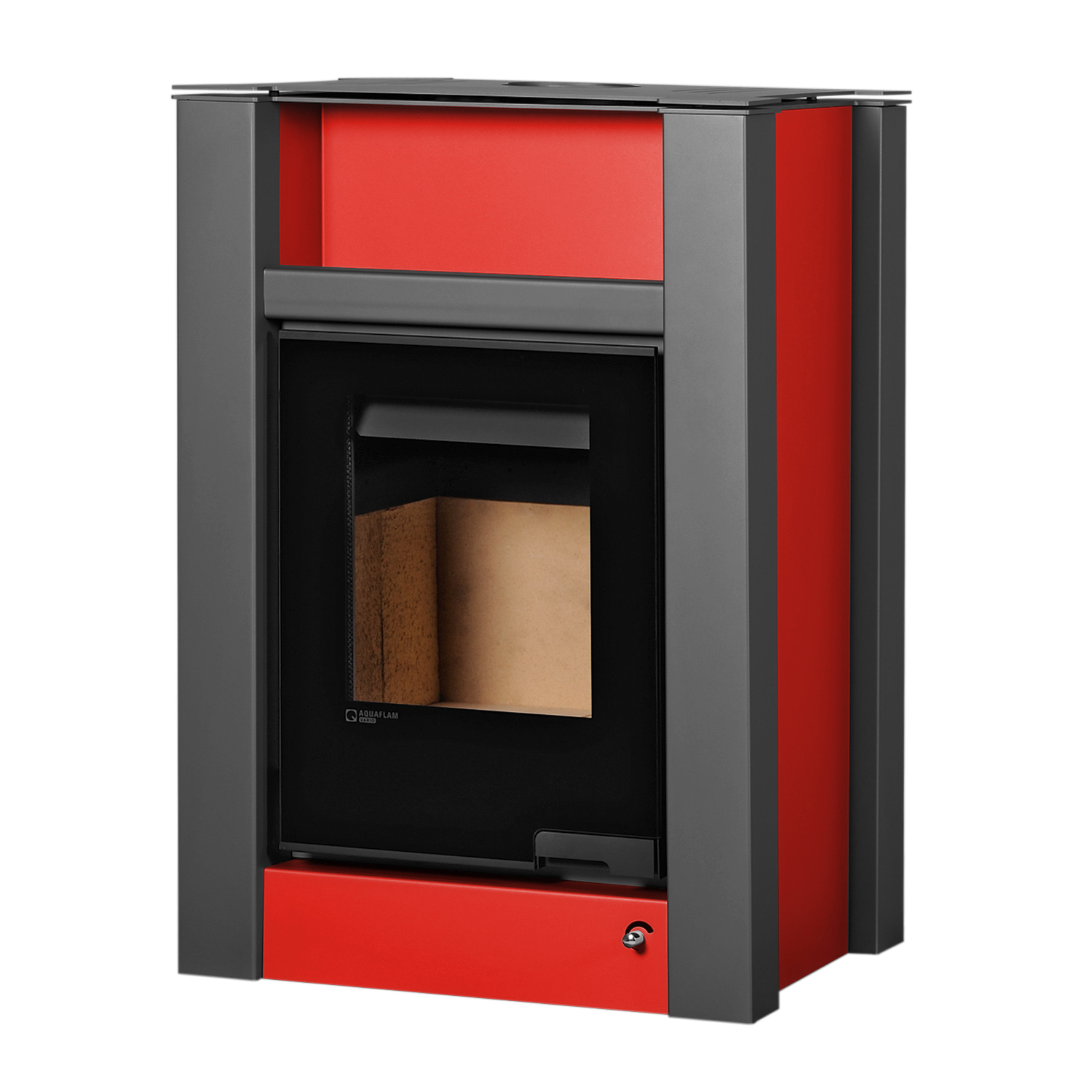

Der wasserführende Kaminofen Vario Lend Basic von Aquaflam erbringt 11 kW Nennleistung, von denen 7 kW der wasserseitigen Leistung zufallen. Der schicke Holzofen ist mit rotem Stahl verkleidet und wirkt durch die geradlinige Formgebung besonders modern. Sein Brennraum aus 5 mm Kesselstahl ist mit feuerfesten Steinen und einem gusseisernen Rost ausgestattet, unter welchem sich ein Aschebehälter für die bequeme Beseitigung der Brennrückstände befindet.
Vario Lend Basic zeichnet sich durch seinen geringen Brennstoffverbrauch und eine hohe Effizienz aus. Er ist in der Lage, bis zu 300 m³ Raumvolumen zu beheizen: Der Kaminofen besitzt eine 8,7-Liter-Wassertasche für den Anschluss an Ihre Zentralheizung. Die eingebaute Basic-Steuerung ermöglicht eine spielend leichte Benutzung, da die Verbrennungsluftzufuhr elektronisch gesteuert wird. Da die Basic-Steuerung per Batterie betrieben wird, ist ein Anschluss des Ofens an das Stromnetz hierfür nicht nötig.

Besonderheiten des wasserführenden Kaminofens Vario Lend Basic:

✓ Integrierter Wasserwärmetauscher
Der Wasserwärmetauscher von Vario Lend Basic ermöglicht eine Einbindung des Ofens in Ihr Heizungssystem. In diesem Komplett-Set erhalten Sie, je nach Varianten-Auswahl, den passenden Pufferspeicher, Hygienespeicher oder Kombispeicher gleich mit dazu.

✓ Basic-Steuerung
Die Steuerelektronik der Basic-Ausführung dient der direkten Ansteuerung der Klappe, deren Position die Luftzuleitung zum Brennraum des Kaminofens regelt. Ein Anschluss an die Stromversorgung ist dabei nicht nötig: Die Steuerung arbeitet mit handelsüblichen Batterien. Die Basic-Steuerung dient neben dem serienmäßig verbauten Sicherheitswärmetauscher als zusätzliche Sicherheitseinrichtung: Ein Sensor misst permanent die Temperatur in der Wassertasche und veranlasst bei Überhitzung (Temperaturen über 85 °C) eine Drosselung der Zuluft, bis die Kesseltemperatur wieder unter 75 °C gesunken ist.

Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Vario Lend Basic:

✓ DIN EN 13240
✓ DINplus
✓ BImSchV Stufe 2
✓ Flamme Verte

Beschreibung Pufferspeicher:

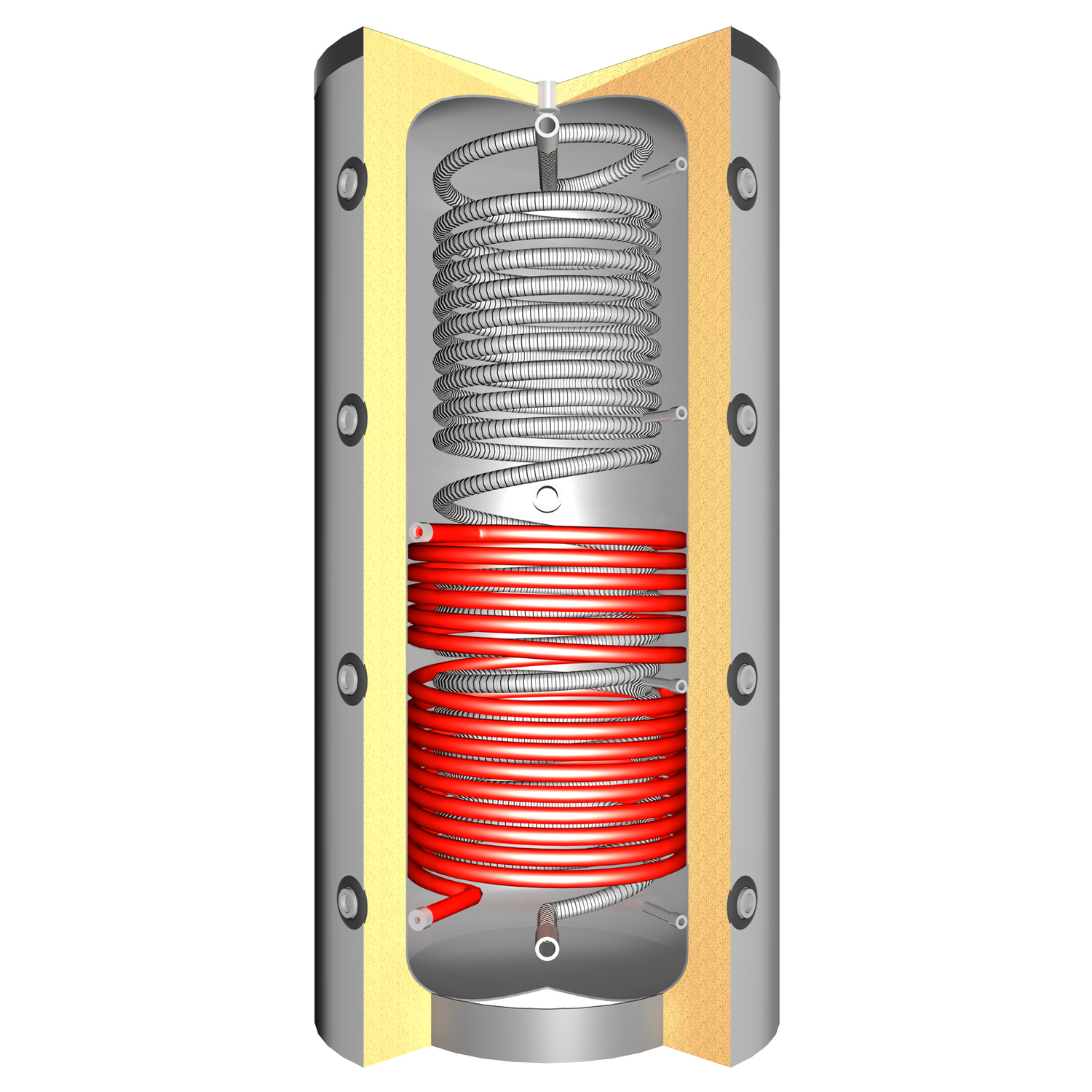

Der hochwertige Pufferspeicher THKE/F 600 mit integrierter Brauchwassererwärmung ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Kombispeicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Im emaillierten Trinkwassertank erwärmen Sie Brauchwassermengen bis 150 Liter. Für effizienten Korrosionsschutz ist eine Magnesiumanode verbaut.

Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.

Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
3x 1 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
1x 0,5 Zoll für Entlüftung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.

Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!

Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher passend zu Ihrem Installationswunsch.

Technische Daten

• Nennwärmeleistung: 11 kW
• Nennwärmeleistung wasserseitig: 7 kW
• Nennwärmeleistung luftseitig: 4 kW
• Wirkungsgrad: 80,19 %
• Max. Raumheizvermögen: 300 m³
• CO-Emission: 1163 mg/cm³
• Feinstaubemission: 28 mg/m³
• Abgasmassenstrom: 9,3 g/s
• Abgastemperatur am Stutzen: 267 °C
• Gewicht: 196 kg
• Ø Rauchrohranschluss: 150 mm
• Max. Länge des Brennmaterials: 40 cm
• Brennstoffverbrauch: 3,4 kg/h
• Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
• Volumen Wassertasche: 8,7 l
• Max. Betriebsdruck: 2,5
• Betriebsdruck: 3 bar
• Nettovolumen: 600 l
• Anschluss: siehe Beschreibungstext
• Farbe: grau
• Betriebsdruck Brauchwasser: 6 bar
• Betriebstemperatur: 95 °C
• Isolierung: Ecoline Vlies
• Kippmaß: 1760 mm
• Max. Betriebstemperatur: 95 °C
• Volumen: 560 l
• Volumen Brauchwasser: 150 l
• Volumen Heizwasser: 407 l
• Stärke Isolierung: 100 mm
• Dämmwert: 0,0388 W/mK
